Tuotteen kuvaus
Yrityksellämme on laaja työkokemus ja ydinetumme on kykymme suunnitella ja räätälöidä pienessä mittakaavassa. Räätälöitynä valmistajana varmistamme raaka-aineiden jäljitettävyyden ja valmiiden tuotteiden perusteellisen tarkastuksen.

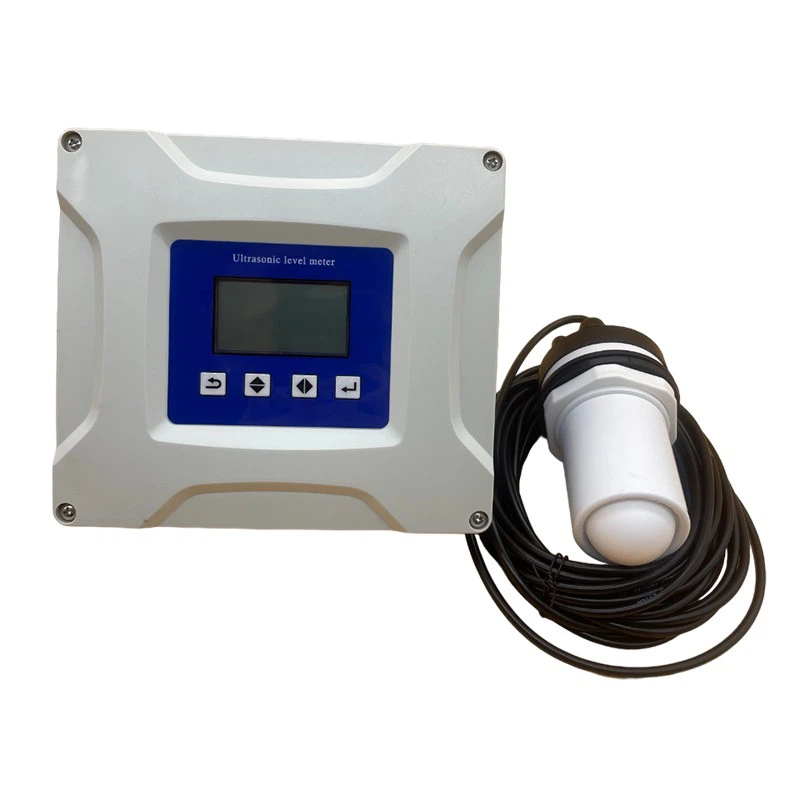

Tässä viitatun avoimen kanavan (Babbitt) virtausmittarin painopiste on avoimen kanavan ultraäänivirtausmittari. Se käyttää virtausnopeuden vedenpinnan laskentamenetelmään perustuvaa avoimen kanavan tekniikkaa nestepinnan korkeuden mittaamiseen yhdistettynä vakiopadon uran geometriseen kokoon, kaltevuuskertoimeen, kanavan tarkkuuteen, hydrauliseen kaltevuuteen ja virtausnopeuden pystytason korjauskertoimeen. , ja saa sitten virtausnopeuden instrumentin sisäisen mikroprosessoritoiminnan kautta. Kosketuksettoman mittauksensa ansiosta avoimen kanavan virtausmittareita voidaan käyttää ankarissa ympäristöissä. Mikrotietokoneen ohjauksessa avoimen kanavan virtausmittari lähettää ja vastaanottaa ultraääniaaltoja. Lähetysajan perusteella lasketaan avoimen kanavan virtausmittarin ja mitatun nestepinnan välinen etäisyys nestepinnan korkeuden saamiseksi.
Tätä laitetta on helppo käyttää, ja siinä on useita vakiopadon laskentamenetelmiä, mikä helpottaa sen asentamista.
Isäntä käyttää IP66-suojaustasoa (kiinnitä alemman sähköliittymän kiristämiseen käytön aikana pölyn ja kosteuden estämiseksi), ja anturiosamme käyttää korkeaa IP67-suojaustasoa (täysin suljettu anturi saavuttaa jopa IP68-tason)
Jos haluat tarkempaa tietoa tuotteistamme, ota meihin pikaisesti yhteyttä.
Toimitustapa perustuu tarvitsemaasi kuljetustapaan, ja tilanne riippuu edelleen tilaamiesi tavaroiden määrästä
Tekniset parametrit
| Mittausalue | 0.01L/s-10m³/s | Analoginen lähtö | 4-20mA (lähtösisältö: virtaus tai nestetaso) |
| Kertynyt liikenne | 999999999999m³ | Digitaalinen lähtö | RS485 (Modbus. rtu -protokolla) |
| Etäisyyden mittausalue | {{0}}.35-3m (kuollut piste 0.35-0,5 m) | Virtalähteen jännite | AC virtalähde: AC220V; |
| Etäisyyden mittauksen tarkkuus | ± 3 mm (virtaustarkkuus 1 % riippuu patolevyn tyypistä) | DC virtalähde | DC12V, DC24V (muokattava laaja virtalähdetila) |
| Virtauksen tarkkuus | ± 5 % (1 % - 3 % padon urassa käytetyn veden määrän epävarmuudesta, ylimääräinen mittausvirhe 1 % - 2 %) | Ympäristön lämpötila | Pääyksikkö: -5 aste ~45 astetta ; |
| Etäisyyden mittauksen resoluutio | 1 mm | Anturin osa | -30 astetta 40 asteeseen |
| Paine | ilmakehän paine | Suojaustaso | Isäntäosa: IP66 (kiinnitä alemman sähköliitännän kiristäminen pölyn ja kosteuden estämiseksi); |
Laitteen asennusmenetelmä
Padon uran asennus
Kun tätä laitetta käytetään virtauksen mittaamiseen, avoimessa kanavassa on oltava mittauspadon ura. Mittauspadon uran rakenne ja mitat on esitetty tämän käsikirjan liitteessä 2. Voit myös viitata muihin teknisiin asiakirjoihin veden mittaamiseksi padoissa ja kaukaloissa, kuten National Metrological Verification Regulations for Open Channel Weir and Through Flowmeters JJG711-90. Laitteen sisäisessä ohjelmassa on esiasetetut korttipaikkavaihtoehdot yleisesti käytetyille Basher-aukoille, suorakaiteen muotoisille padoille ja kolmiopatoille. (Jos vastaava tyyppi ei vastaa tätä laitetta, ilmoita yrityksellemme paikan päällä olevan säiliötyypin vedenpinnan virtaussuhdetaulukko.)
Anturin asennus
Anturin asennusasento kanavalle on kansallisen metrologisen tarkastuksen määräyksen "Avoimen kanavan padon virtausmittari" JJG711-90 mukainen. Kolmiopadot ja suorakaiteen muotoiset padot tulee asentaa vastavirtaan padolevystä etäisyydelle, joka vastaa 3-4 kertaa padolevyn läpi kulkevan veden enimmäissyvyys; (Kuten kuvat 4 ja 5) Basher-ura sijaitsee 1/3:ssa tuloaukon supistusosasta. (Kuten kuvassa 6)
Huomautus: Laite on asennettu kanavan keskelle tai staattiseen vesikaivoon; Laite on asennettava ennen patolevyä tai padon uraa;
On suositeltavaa käyttää lasikuitua, PVC:tä tai ruostumatonta terästä patorakojen ja patolevyjen valmistukseen. Kolmion ja suorakaiteen muotoisten padon aukkojen koon tulee olla tarkka ja sisääntulopuolelle päin olevan sisäseinän tulee olla sileä. Basher-uran kurkun koon tulee olla tarkka ja uran sisäseinän tulee olla sileä.
Instrumentin koko: (katso lisätietoja käyttöoppaasta)
